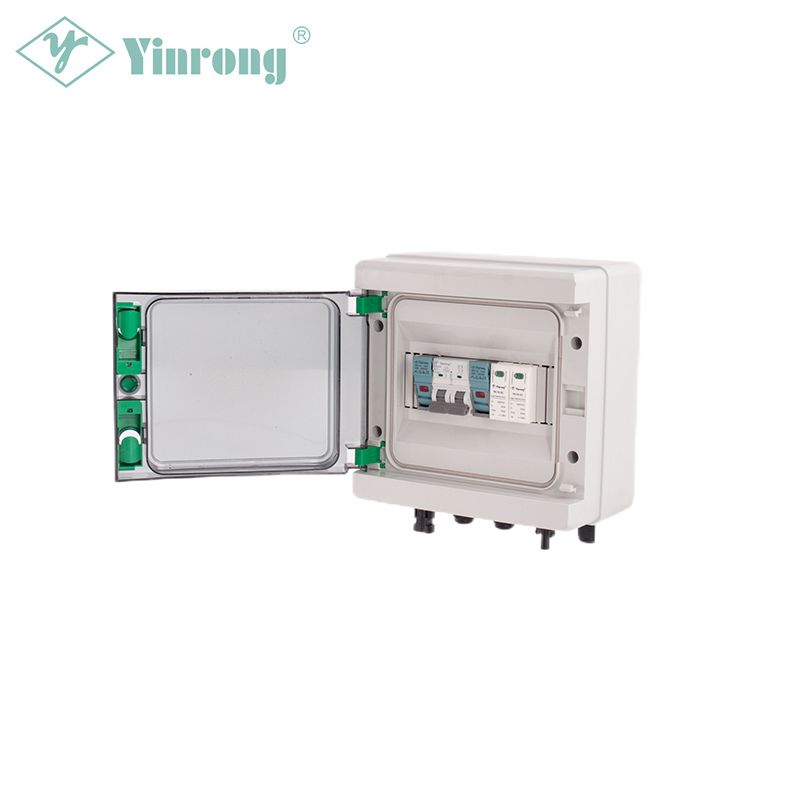

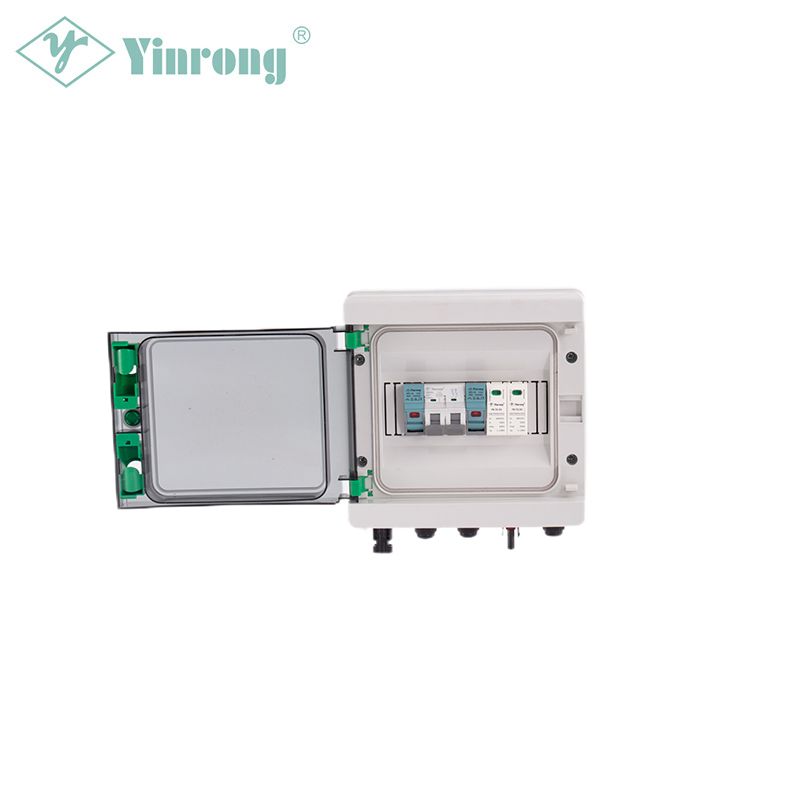

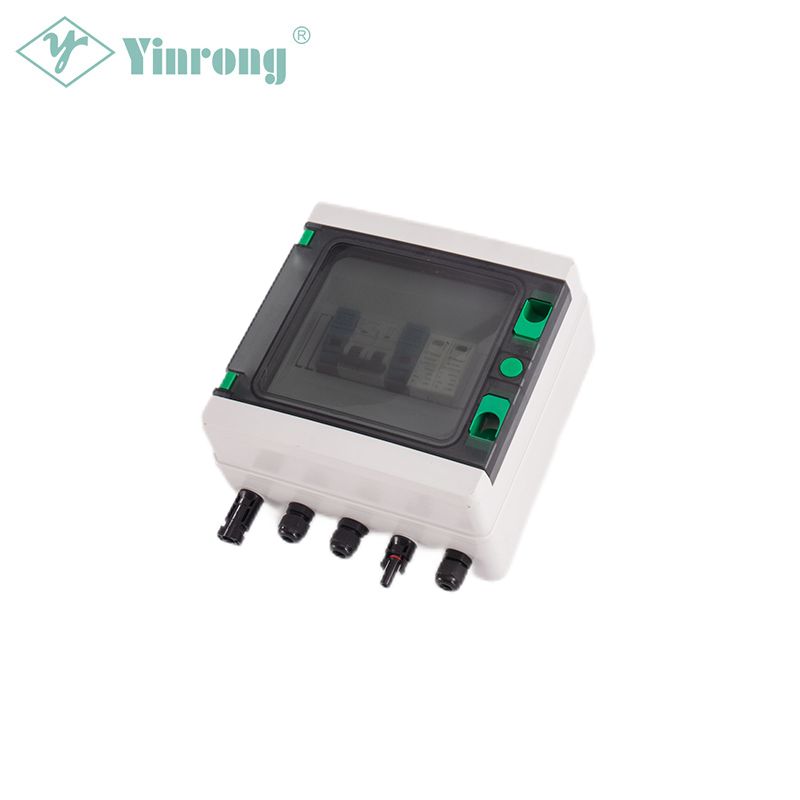

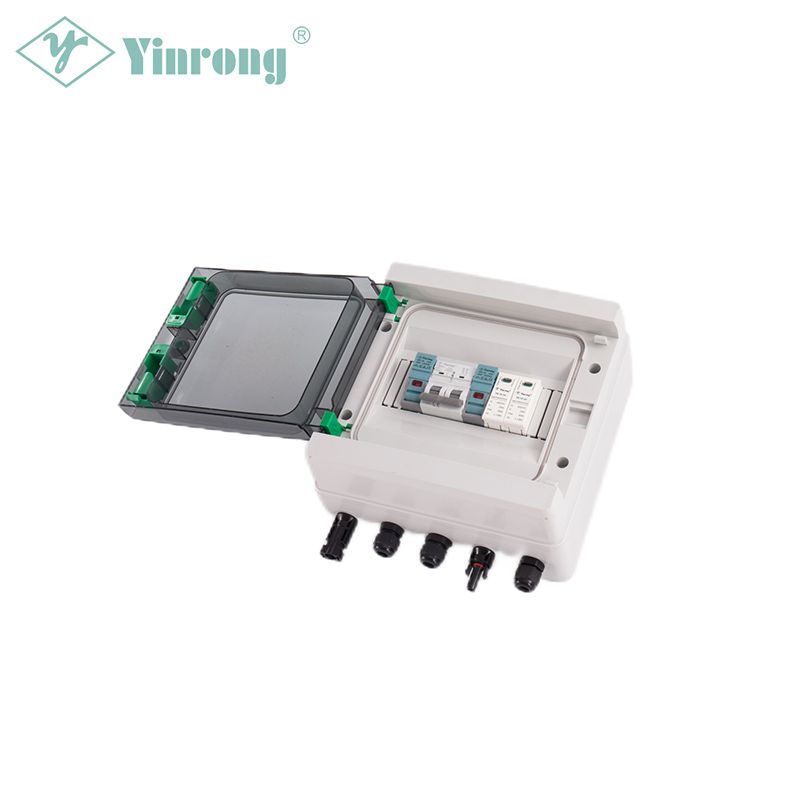

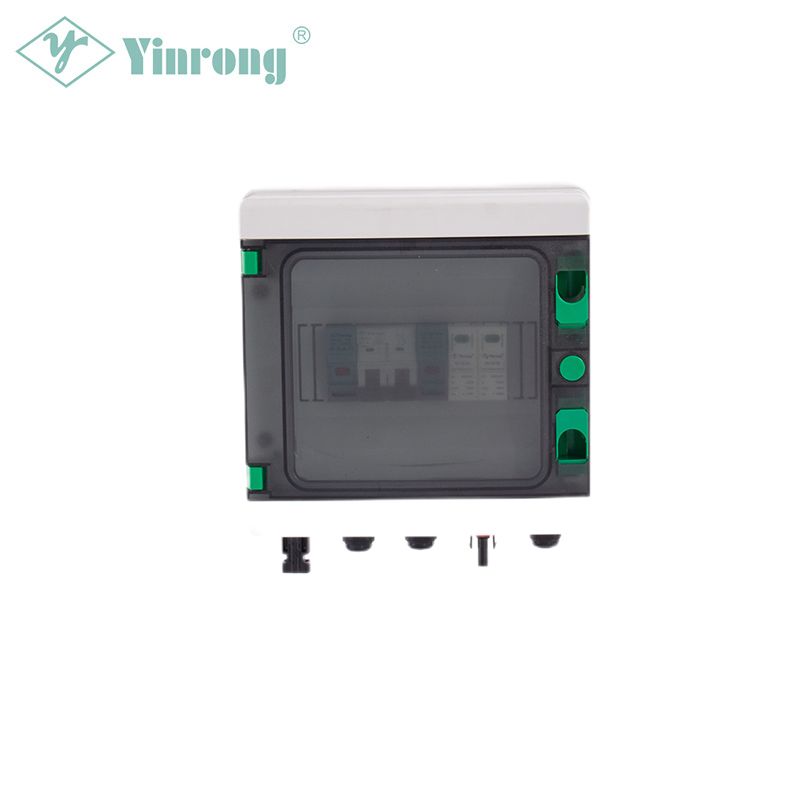

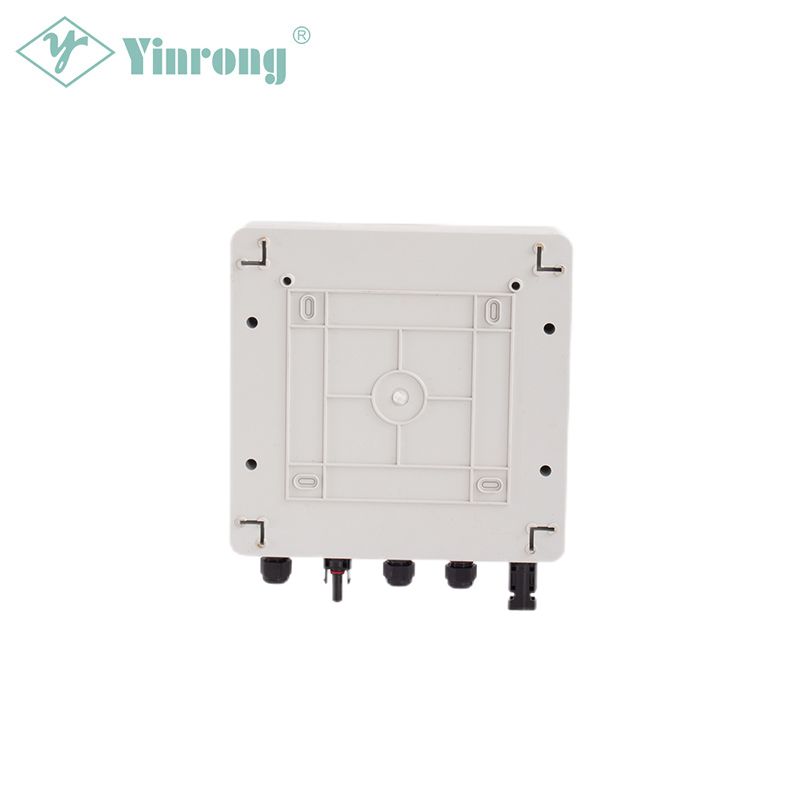

Scatola combinatrice solare 1 ingresso 1 uscita 500 V CC

Zhejiang Galaxy Fuse Co., Ltd. è un'azienda cinese specializzata nella produzione e realizzazione del quadro combinatore solare 1 in 1 out da 500 V CC, un componente innovativo che rivoluziona i sistemi solari. Questa scatola semplificata, specificatamente etichettata come scatola combinatrice solare 1 in 1 out da 500 V CC, presenta un design compatto e una tensione nominale di 500 V CC per l'integrazione semplificata delle stringhe solari. Dotato di protezione avanzata del circuito, funge da guardiano vigile, garantendo longevità e sicurezza scongiurando sovracorrenti, cortocircuiti e guasti elettrici. Oltre alla protezione dei circuiti, protegge i pannelli solari da ombreggiamenti e variazioni ambientali, preservandone l'efficienza. Inoltre, la scatola svolge un ruolo cruciale nella protezione dell'inverter, regolando l'assorbimento di potenza per prevenire fluttuazioni di tensione e salvaguardare l'inverter. In sostanza, la scatola combinatrice solare 1 in 1 out da 500 V CC rappresenta un impegno per l'efficienza, la sicurezza e l'innovazione nel panorama solare in evoluzione. Il suo design compatto e la tensione nominale di 500 V CC, enfatizzata come scatola combinatrice solare 1 in 1 out da 500 V CC, semplificano l'integrazione delle stringhe solari e garantiscono una protezione solida per l'intero sistema solare, indispensabile per migliorare prestazioni e affidabilità nelle installazioni solari.

Invia richiesta

Descrizione del prodotto

Zhejiang Galaxy Fuse Co., Ltd. è un'azienda cinese specializzata nella produzione e realizzazione dell'innovativo quadro combinatore solare 1 in 1 out da 500 V CC, un componente indispensabile che rivoluziona i sistemi di energia solare. Questo innovativo quadro combinatore solare 1 in 1 uscita da 500 V CC, con il suo design aerodinamico e la tensione nominale di 500 V CC, facilita l'integrazione perfetta delle stringhe solari, ottimizzando la raccolta di energia in una configurazione semplificata. Dotato di meccanismi avanzati di protezione del circuito, il combinatore solare 1 in 1 out da 500 V CC agisce come un vigile guardiano contro sovracorrente, cortocircuiti e guasti elettrici, migliorando sia la longevità dell'installazione solare che la sicurezza generale. Oltre alla protezione del circuito, la scatola combinatrice solare 1 In 1 Out 500VDC funge da robusto scudo per i pannelli solari, mitigando l'impatto dell'ombreggiamento e delle variazioni ambientali, preservando così l'efficienza di ciascun pannello solare 1 In 1 Out 500VDC. Inoltre, la scatola combinatrice solare 1 In 1 Out 500VDC svolge un ruolo fondamentale nella protezione dell'inverter 1 In 1 Out 500VDC, regolando e stabilizzando l'ingresso di potenza combinato per prevenire fluttuazioni di tensione e salvaguardare l'inverter 1 In 1 Out 500VDC da potenziali danni. In sostanza, la scatola combinatrice solare 1 In 1 Out 500VDC esemplifica l'impegno per l'efficienza, la sicurezza e l'innovazione nel panorama in evoluzione dell'energia solare 1 In 1 Out 500VDC.

Tensione nominale

CC 500 V

Corrente in ingresso

15A

Corrente di uscita

20A

stringhe

Una corda

Attrezzatura

-Fusibile CC

-MCB CC

-DC SPD

-Connettore MC4

Applicazioni

- Impianto solare fotovoltaico

Paese di origine

Repubblica Popolare Cinese

Parametri tecnici

Nome del modello	YRDB-PV 1/1
Parametri elettrici
Tensione CC massima del sistema	500 V CC	1000 V CC
Corrente massima in ingresso per ogni stringa	15A
Numero massimo di stringhe di input	1 corda
Corrente massima di commutazione in uscita	16A	20A
Numero di inverter/MPPT	1 inverter/MPPT
Numero di stringhe di output	1 corda
Protezione contro i fulmini
Categoria di prova	Protezione di Ⅱgrado
Corrente di scarica nominale (In)	20KA
Corrente di scarica massima (Imax)	40KA
Livello di protezione della tensione (su)	2,2KV	3,6KV
Corrente operativa continua massima (Uc)	600 V CC	1000 V CC
Polo	2P	2P/3P
Caratteristica della struttura	Modulo plug-push
sistema
Grado di protezione	IP65
Interruttore di uscita	Interruttore di isolamento CC/interruttore automatico CC (opzionale)
Connessione impermeabile MC4	Standard
Fusibile CC fotovoltaico	Standard
Protettore da sovratensione CC fotovoltaica	Standard
Modulo di monitoraggio	Opzionale
Prevenire il diodo	Opzionale
Materiale della scatola	PVC
Metodo di installazione	Tipologia di montaggio a parete
Temperatura di esercizio	-25℃---55℃
Altitudine	2 km
Umidità relativa consentita	0-95%, senza condensa

Diagramma schematico

Cablaggio
