Perché gli interruttori automatici miniaturizzati 2P 125A sono essenziali per una protezione elettrica CC affidabile

Astratto:Poiché i moderni sistemi fotovoltaici e di comunicazione dipendono sempre più da una distribuzione affidabile dell’energia CC, un’efficace protezione dei circuiti è diventata essenziale.Fusibile galatticofornisce ilInterruttori automatici miniaturizzati 2P 125Aprogettato per applicazioni CC che richiedono protezione da sovraccarico, protezione da cortocircuito e isolamento sicuro del circuito. Basati sulla piattaforma YRM9-125DC, questi interruttori supportano esigenti sistemi CC a bassa tensione offrendo allo stesso tempo installazione su guida DIN, potere di interruzione di 10 kA e conformità con IEC 60947-2 e GB/T 14048.2.

Sommario

• Cosa sono gli interruttori automatici miniaturizzati 2P 125A?
• Come funzionano gli interruttori automatici miniaturizzati 2P 125A?
• Quali sono le caratteristiche principali?
• Quali sono le specifiche tecniche?
• Dove vengono comunemente utilizzati?
• Come scegliere l'interruttore automatico CC giusto?
• Cosa dovresti considerare durante l'installazione?
• Domande frequenti
• Conclusione

Cosa sono gli interruttori automatici miniaturizzati 2P 125A?

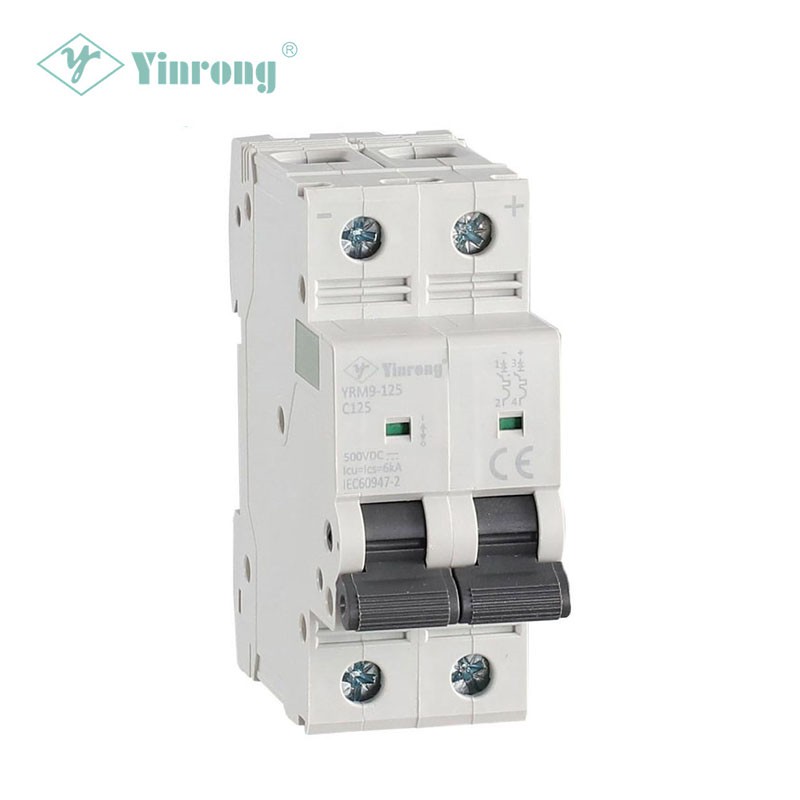

A Interruttore automatico miniaturizzato 2P 125Aè un dispositivo di protezione CC progettato per interrompere condizioni di corrente anomale e fornire l'isolamento del circuito quando richiesto. La designazione “2P” si riferisce ad una configurazione bipolare, mentre 125A indica la corrente nominale del modello specifico.

A differenza di un fusibile convenzionale che normalmente richiede la sostituzione dopo il funzionamento, un interruttore automatico può essere ripristinato dopo un'adeguata indagine del guasto. Ciò lo rende particolarmente utile per gli impianti elettrici in cui sono importanti la funzionalità, l'efficienza della manutenzione e il rapido ripristino.

Secondo le informazioni sul prodotto fornite da Galaxy Fuse, la serie YRM9-125DC è destinata ai sistemi DC, in particolareinfrastrutture di comunicazione e sistemi fotovoltaici. La famiglia di prodotti supporta configurazioni 1P, 2P, 3P e 4P, con correnti nominali da 80 A a 125 A e configurazioni di tensione CC che si estendono da 250 V CC a 1.000 V CC a seconda del numero di poli.

Per gli acquirenti che confrontano le opzioni di protezione, comprendere la differenza tra un interruttore CA per uso generale e un interruttore CC progettato appositamente è fondamentale perché l'interruzione per guasto CC presenta sfide elettriche diverse. La scelta di un interruttore specifico per la tensione CC del sistema e le condizioni di guasto aiuta a migliorare l'affidabilità complessiva della protezione.

Come funzionano gli interruttori automatici miniaturizzati 2P 125A?

Lo scopo principale di un interruttore automatico miniaturizzato è di disconnettere un circuito quando la corrente supera una condizione operativa accettabile. In un'installazione CC, l'interruttore deve essere adeguatamente progettato e dimensionato per la tensione del sistema e la potenziale corrente di guasto.

Il principio di protezione può essere considerato attraverso tre importanti funzioni:

• Protezione da sovraccarico:L'interruttore risponde quando la corrente rimane al di sopra del livello operativo consentito per un periodo sufficiente.
• Protezione da cortocircuito:Interrompe rapidamente correnti di guasto sostanzialmente più elevate per ridurre il rischio di danni alle apparecchiature.
• Isolamento:Il circuito può essere disconnesso durante l'ispezione, l'assistenza o la manutenzione.

Le informazioni tecniche dell'YRM9-125DC specificano i test tempo-corrente a 1,05 In, 1,3 In, 8 In e 12 In. Per le condizioni di prova indicate, livelli di corrente di guasto più elevati sono associati a un comportamento di intervento rapido, supportando la funzione di protezione da cortocircuito dell'interruttore.

Quali sono le caratteristiche principali degli interruttori automatici miniaturizzati 2P 125A?

Quando si seleziona un interruttore automatico miniaturizzato CC per applicazioni industriali o di energia rinnovabile, è necessario valutare le prestazioni elettriche insieme alla comodità di installazione e alla manutenibilità a lungo termine.

1. Protezione bipolare

La configurazione 2P fornisce una soluzione pratica per i circuiti di distribuzione CC in cui due poli devono essere commutati o isolati insieme. Ciò può semplificare le modalità di protezione e manutenzione del sistema.

2. Corrente nominale elevata

Il valore nominale di 125 A rende questa classe di interruttore adatta per applicazioni di distribuzione CC a corrente più elevata in cui valori nominali MCB più piccoli non fornirebbero una capacità sufficiente. La famiglia YRM9-125DC copre opzioni di corrente nominale da 80 A a 125 A.

3. Capacità di tensione CC

La capacità della tensione CC è una considerazione chiave quando si acquistano apparecchiature di protezione del circuito. Le specifiche del prodotto identificano configurazioni da 250 V CC a 1000 V CC in base alla disposizione dei poli, rendendo la famiglia applicabile a una vasta gamma di architetture CC.

4. Potere di interruzione 10kA

Le informazioni sul prodotto YRM9-125DC affermano aPotere di interruzione 10kA. Questa caratteristica è importante per valutare se un dispositivo di protezione può interrompere in modo sicuro la presunta corrente di guasto nel punto di installazione previsto.

5. Installazione su guida DIN

Il montaggio su guida DIN supporta una comoda installazione in gruppi di distribuzione elettrica e armadi di controllo. Può anche rendere la sostituzione e la manutenzione più semplici per gli integratori di sistemi e gli appaltatori elettrici.

6. Conformità agli standard internazionali

La documentazione del prodotto identifica la conformità aCEI 60947-2EGB/T14048.2. Gli acquirenti devono sempre verificare la certificazione applicabile e testare la documentazione per il modello esatto e il mercato previsto prima dell'acquisto.

Quali sono le specifiche tecniche?

Le specifiche tecniche dovrebbero essere il punto di partenza per determinare se un interruttore automatico miniaturizzato 2P 125A è appropriato per una particolare installazione CC.

Le specifiche di cui sopra si basano sulle informazioni sul prodotto pubblicate dal produttore. Poiché la capacità di tensione e corrente può dipendere dall'esatta configurazione dei poli e dalle condizioni di installazione, i team di ingegneri devono confermare la selezione finale confrontandola con la documentazione tecnica più recente prima di effettuare l'ordine.

Dove vengono comunemente utilizzati?

La combinazione di protezione CC, elevata capacità di corrente e installazione compatta su guida DIN rende questo tipo di interruttore adatto a diverse applicazioni elettriche.

Sistemi solari fotovoltaici

Le installazioni fotovoltaiche contengono più circuiti CC tra moduli solari, apparecchiature di combinazione, controller, batterie e inverter. Gli interruttori automatici CC opportunamente selezionati possono fornire protezione e isolamento nei punti appropriati dell'architettura di distribuzione.

Sistemi di comunicazione

Le infrastrutture di telecomunicazione e comunicazione spesso si basano sulla distribuzione dell'energia CC. Una protezione affidabile del circuito aiuta a separare i rami difettosi e supporta la manutenzione senza spegnere inutilmente i circuiti non interessati.

Pannelli di distribuzione CC

I sistemi di controllo industriale e gli armadi di distribuzione CC possono utilizzare interruttori automatici miniaturizzati opportunamente dimensionati per proteggere i singoli circuiti in uscita mantenendo una strategia di protezione strutturata.

Accumulo di energia e relative apparecchiature CC

Laddove un sistema di alimentazione CC richiede una protezione dei rami a corrente più elevata, un interruttore automatico adeguatamente dimensionato può far parte dell'architettura di protezione complessiva. Tuttavia, le applicazioni di accumulo dell'energia delle batterie richiedono un'attenta valutazione della corrente di guasto, della tensione, della capacità di interruzione, del coordinamento e degli standard applicabili.

Come scegliere l'interruttore automatico CC giusto?

La scelta di un interruttore automatico miniaturizzato 2P 125A non dovrebbe mai basarsi solo sull'amperaggio. Un processo di selezione affidabile considera l'intero ambiente elettrico.

1. Confermare la tensione del sistema.La tensione CC nominale dell'interruttore deve soddisfare o superare i requisiti effettivi del sistema.
2. Calcolare la corrente di progetto.Selezionare una corrente nominale adeguata al carico continuo e ai requisiti di progettazione elettrica applicabili.
3. Determinare la corrente di cortocircuito prevista.Il potere di interruzione deve essere adeguato al livello di guasto nel punto di installazione.
4. Controllare la configurazione dei poli.Confermare se l'architettura del sistema richiede la protezione 1P, 2P, 3P o 4P.
5. Verificare la compatibilità dei conduttori.Le dimensioni del cavo, i terminali, il metodo di connessione e le condizioni di installazione devono essere compatibili con l'interruttore selezionato.
6. Esaminare gli standard e le certificazioni.Garantire che la documentazione del prodotto soddisfi le normative e i requisiti del cliente applicabili al mercato di destinazione.
7. Considerare l'installazione e la manutenzione.Il montaggio su guida DIN e l'identificazione chiara possono migliorare l'organizzazione del pannello e l'efficienza del servizio.

Per i team di procurement che cercano un fileProduttore o fornitore cinese, la documentazione tecnica dovrebbe essere valutata insieme alla capacità di produzione, ai processi di controllo della qualità, alla certificazione, alla capacità di consegna e al supporto post-vendita.

Cosa dovresti considerare durante l'installazione?

L'installazione corretta è importante tanto quanto la scelta dell'interruttore corretto. Un dispositivo di protezione del circuito di alta qualità non può compensare un cablaggio errato, un dimensionamento insufficiente dei conduttori o una progettazione del sistema inadeguata.

• Seguire lo schema elettrico e le istruzioni di installazione del produttore.
• Confermare la polarità CC e l'identificazione del terminale prima di alimentare il circuito.
• Utilizzare conduttori e terminali adeguati alla corrente nominale e all'ambiente di installazione.
• Verificare la coppia di serraggio secondo la documentazione tecnica applicabile.
• Verificare la tensione dell'interruttore e la capacità di interruzione rispetto alle condizioni effettive del sistema.
• Ispezionare periodicamente le connessioni per rilevare segni di surriscaldamento, allentamento o danni meccanici.
• Solo personale elettrico qualificato deve eseguire l'installazione, il test, la risoluzione dei problemi o la manutenzione.

Le informazioni pubblicate su YRM9-125DC identificano anche una connessione massima del cavo di 25 mm² e l'installazione su guida DIN, fornendo ai progettisti di pannelli informazioni utili durante la pianificazione del layout dell'armadio.

Domande frequenti

Cosa significa 2P su un interruttore automatico miniaturizzato da 125 A?

"2P" significa che l'interruttore ha due poli. In un sistema di protezione CC, l'esatta disposizione di commutazione e isolamento deve essere determinata in base all'architettura elettrica e alle normative applicabili.

Un MCB 2P 125A è adatto per impianti solari fotovoltaici?

Può essere utilizzato in applicazioni fotovoltaiche CC adatte quando la tensione nominale, la corrente nominale, il potere di interruzione, la configurazione dei poli e i requisiti di installazione corrispondono al progetto del sistema. L'YRM9-125DC è specificamente identificato per applicazioni solari fotovoltaiche e di comunicazione.

Qual è il potere di interruzione dell'YRM9-125DC?

Le informazioni sul prodotto pubblicate specificano aPotere di interruzione 10kA. L'idoneità effettiva deve essere comunque valutata rispetto alla corrente di cortocircuito presunta nel punto di installazione.

A quali norme è conforme il prodotto?

Il produttore identificaCEI 60947-2EGB/T14048.2come standard applicabili al prodotto. Gli acquirenti devono richiedere la documentazione attuale di conformità e certificazione per i loro specifici requisiti di acquisto.

Qual è la durata meccanica?

Le specifiche pubblicate indicano una durata meccanica di20.000 cicli. La durata effettiva può dipendere dalle condizioni operative, dalla frequenza di commutazione, dalle condizioni ambientali e dai requisiti dell'applicazione.

Conclusionee

Una protezione affidabile del circuito CC richiede molto più della semplice scelta di un interruttore con la corretta corrente nominale. Un adattoInterruttore automatico miniaturizzato 2P 125Adeve combinare un'appropriata capacità di tensione CC, capacità di interruzione, configurazione dei poli, compatibilità di installazione e standard riconosciuti. La piattaforma YRM9-125DC di Galaxy Fuse è progettata per applicazioni che includono sistemi fotovoltaici e di comunicazione, con specifiche pubblicate che includono corrente nominale di 80–125 A, capacità di interruzione fino a 10 kA, installazione su guida DIN e conformità con IEC 60947-2 e GB/T 14048.2.

Se stai cercando una protezione affidabile del circuito CC per un progetto fotovoltaico, un sistema di comunicazione, un pannello di distribuzione o un'altra applicazione industriale,contattaciper discutere la tensione, la corrente, la configurazione dei poli, i requisiti di installazione e le specifiche del progetto. Galaxy Fuse può fornire informazioni sul prodotto e supporto tecnico per aiutarti a identificare una soluzione di protezione del circuito adatta.
